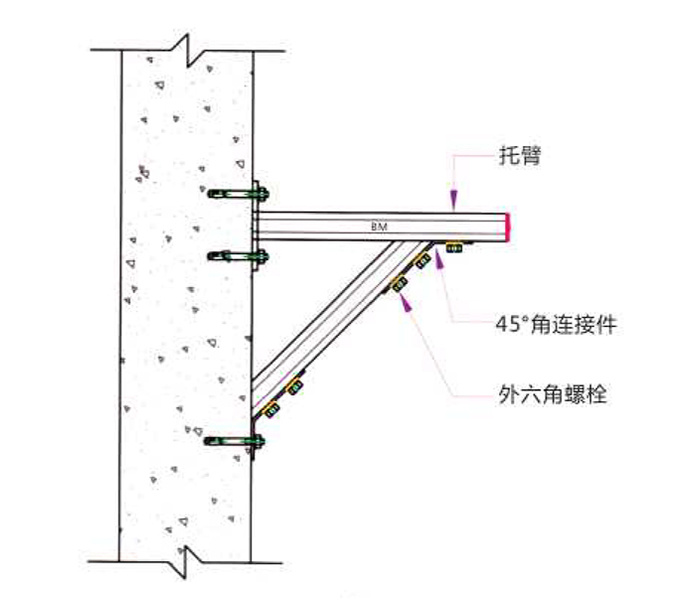

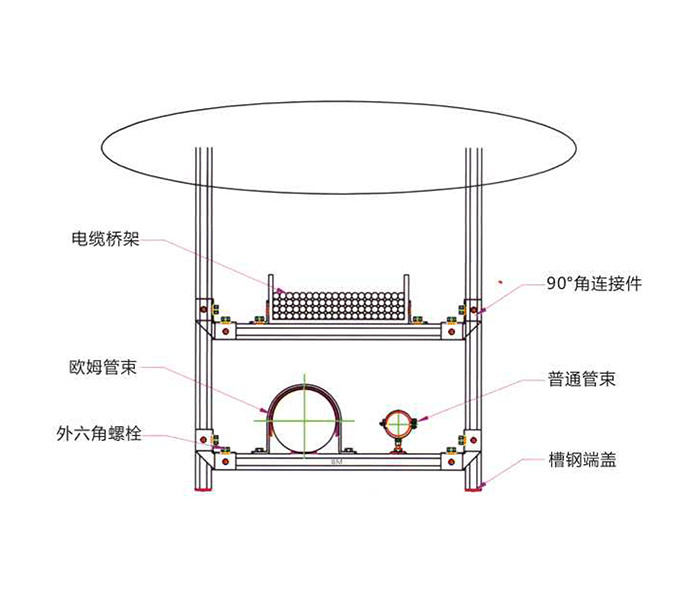

刚性支架的安装方法

安装条件：
1、支架避免生根在填充墙，混凝土梁底。
2、该类型支架宜安装在混凝土强度等级≥C30的承重构件上。
3、若支架安装在潮湿环境下以及室外，建议采用热浸锌产品。
4、为保证膨胀锚栓锚固力值达到要求，锚栓必须打入规定深度。
注意事项：
1、支架立杆下端建议留足50CM安全余量。
2、支架安装应保持垂直，无侧弯、歪斜现象。
3、槽钢下料以背面刻度线为切割点，勿切破背孔。
4、为保证支架受力良好，8.8级螺栓的预紧扭矩为：外六角螺栓M10螺栓=40~50Nm，M12螺栓=50~70Nm。
5、现场安装人员切勿将管线直接放置于支架上拖动。
6、所有支架选型以及支架间距以专业设计单位提供数据为准。

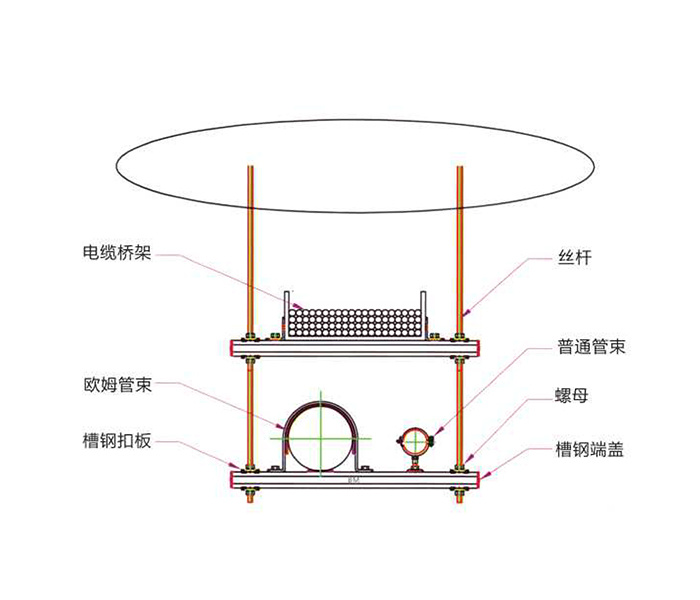

柔性支架的安装方法

安装条件：
1、支架避免生根在填充墙，混凝土梁底。
2、该类型支架宜安装在混凝土强度等级≥C30的承重构件上。
3、若支架安装在潮湿环境下以及室外，建议采用热浸锌产品。
4、为保证膨胀锚栓锚固力值达到要求，锚栓必须打入规定深度。
注意事项：
1、支架立杆下端建议留足50CM安全余量。
2、支架安装应保持垂直，无侧弯、歪斜现象。
3、槽钢下料以背面刻度线为切割点，勿切破背孔。
4、丝杆接头以及丝杆穿过横担处均要上下并紧螺母。
5、现场安装人员切勿将管线直接放置于支架上拖动。
6、所有支架选型以及支架间距以专业设计单位提供数据为准。
